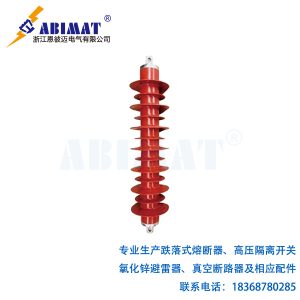

在电力领域中,高压线路的平稳运作意义重大。恩彼迈电气精心打造的 35kv - 110kv 线路型氧化锌避雷器,凭借其出色的性能,化身成为保障高压线路安全的可靠卫士。
该款线路型氧化锌避雷器运用了先进的氧化锌科技。氧化锌具备杰出的非线性伏安特性,在正常工作电压状态下,其电阻极高,几乎不传导电流,对线路的正常运行不会产生任何不良影响。但当线路遭受过电压冲击时,氧化锌避雷器的电阻会迅速降低,把过电压牢牢限制在安全区间内,进而有效庇护线路及相关设备。
该氧化锌避雷器35kv - 110kv 的电压等级覆盖范畴,使其能够适应不同规模与复杂程度的高压输电线路。不管是城市电网的主要干线,还是偏远地区的电力输送通道,恩彼迈的线路型氧化锌避雷器都能充分发挥关键作用。它能够有力地防范雷电过电压、操作过电压等对线路的损害,确保电力稳定传输。
恩彼迈电气在产品的研发与生产过程中,始终坚守高标准、严要求。从材料的精心挑选到精密的制造工艺,每一个环节都历经严格的质量把控。同时,公司还高度重视产品的创新与优化,持续提升避雷器的性能与可靠性。在售后服务方面,恩彼迈也提供及时、专业的支持,让用户没有后顾之忧。
线路型避雷器技术参数
无间隙避雷器:
系统标准电压有效值 | 避雷器型号 | 避雷器额定电压 | 避雷器持续运行电压力 | 直流1mA参考电压有效值 | 0.75倍直流1mA电压下最大泄露 | 8/20雷电冲击电流残压下不大于 | 30/60操作冲击电流残压下不大于 | 1/4陡坡冲击电流残压下不大于 | 2000μs方波电流容量 | 4/10大电流耐受能力 |
---|---|---|---|---|---|---|---|---|---|---|
35kV | (HY)YH5WX - 51/134 | 51kV | 10.8kV | 73kV | 50μA | 134kV | 114kV | 154kV | 400A | 65kV |
35kV | (HY)YH5WX - 54/150 | 54kV | 43.2kV | 77kV | 50μA | 150kV | 128kV | 169kV | 400A | 65kV |
66kV | (HY)YH5WX - 96/250 | 96kV | 75kV | 140kV | 50μA | 260kV | 221kV | 299kV | 600A | 65kV |
66kV | (HY)YH5WX - 96/275 | 96kV | 75kV | 154kV | 50μA | 275kV | 234kV | 316kV | 600A | 65kV |
110kV | (HY)YH5WX - 108/281 | 108kV | 84kV | 157kV | 50μA | 281kV | 239kV | 323kV | 600A | 65kV |
110kV | (HY)YH5WX - 108/309 | 108kV | 84kV | 173kV | 50μA | 309kV | 263kV | 348kV | 600A | 65kV |
110kV | (HY)YH10WX - 108/281 | 108kV | 84kV | 157kV | 50μA | 281kV | 239kV | 315kV | 600A | 100kV |
110kV | (HY)YH10WX - 108/309 | 108kV | 84kV | 173kV | 50μA | 309kV | 263kV | 348kV | 600A | 100kV |
有间隙避雷器:
系统标准电压有效值 | 避雷器型号 | 避雷器额定电压 | 工频放电电压有效值不小于 | 1.2/50冲击放电电压峰值不大于 | 最大电导电流 | 8/20雷电冲击电流残压下不大于 | 30/60操作冲击电流残压下不大于 | 1/4陡坡冲击电流残压下不大于 | 2000μs方波电流容量 | 4/10大电流耐受能力 |
---|---|---|---|---|---|---|---|---|---|---|
35kV | (HY)YH5CX - 42/120 | 42kV | 80kV | 120kV | 20μA | 120kV | 100kV | 138kV | 400A | - |
35kV | (HY)YH5CX - 42/150 | 42kV | 80kV | 150kV | 20μA | 150kV | 128kV | 169kV | 400A | - |
66kV | (HY)YH5CX - 75/218 | 75kV | 117kV* | 117kV* | 20μA | 218kV | - | 246kV | 600A | 65kV |
110kV | (HY)YH5CX - 90/260 | 90kV | 170kV* | 260kV | 20μA | 260kV | - | 292kV | 600A | 65kV |
110kV | (HY)YH10CX - 90/260 | 90kV | 170kV* | 260kV | 20μA | 260kV | - | 292kV | 600A | 100kV |
110kV | (HY)YH10CX - 90/280 | 90kV | 170kV* | 280kV | 20μA | 280kV | - | 314kV | 600A | 100kV |
110kV | (HY)YH10CX - 102/296 | 102kV | 170kV* | 296kV | 20μA | 296kV | - | 332kV | 600A | 100kV |
