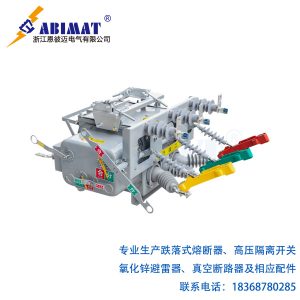

恩彼迈电气 ZW20-12真空断路器，作为一款额定电压达 12KV、三相交流 50Hz 的户外高压开关设备，在电力系统中发挥着至关重要的作用。该真空断路器具备卓越的开断和关合性能，能够有效处理电力系统中的负载电流、过载电流以及短路电流。其精确的设计和先进的制造工艺，确保在各种复杂的电力工况下，都能迅速、可靠地动作，为电力系统的稳定运行提供坚实保障。
ZW20-12真空断路器广泛适用于变电站，作为关键的保护和控制设备，确保变电站内电力设备的安全运行和电力的稳定输出。在工矿企业中，满足其复杂的电力需求，应对不同负载变化和可能出现的故障情况。城乡配电网中，该断路器同样表现出色，特别是在城网自动化配电网络中，能够与其他智能设备协同工作，实现高效的电力分配和控制。对于操作频繁的场所，其高可靠性和快速响应能力，能够有效减少停电时间，提高供电质量。
ZW20-12真空断路器与控制器配套实现智能化
- 满足配电自动化系统要求
- 与控制器配套使用，能够完美契合配电自动化系统的要求。通过先进的通信技术和智能控制算法，实现对断路器的远程监控、操作和管理。实时监测电力系统的运行状态，及时发现并处理故障，提高电力系统的智能化水平和管理效率。
- 可靠完成重合器功能
- 可靠而有效地完成传统重合器的功能，在电力系统发生故障后，能够自动进行重合闸操作。通过精确的故障判断和控制逻辑，确保在故障排除后迅速恢复供电，减少停电时间和对用户的影响。同时，避免不必要的重合闸操作，降低设备损坏风险，提高电力系统的可靠性和稳定性。
ZW20-12真空断路器的先进的箱式密封结构
- SF6 气体密封性能卓越
- 采用成熟的箱式密封结构，内部充以 SF6 气体。SF6 气体具有优异的绝缘性能和灭弧能力，能够有效提高断路器的开断性能和安全性。同时，箱式密封结构确保 SF6 气体不会泄漏，保持设备内部的高绝缘强度和良好的密封性能，不受外界环境因素的影响。
- 免维护特性降低成本
- 这种密封结构使得断路器成为一种免维护产品，减少了维护成本和停电时间。无需定期进行维护和检修，降低了人力和物力成本，提高了设备的可靠性和使用寿命。在恶劣的户外环境下，依然能够保持稳定的性能，为电力系统的持续运行提供可靠保障。
ZW20-12真空断路器弹簧操动机构的可靠性
- 直动链条主传动与多级脱扣系统
- 弹簧操动机构采用直动链条主传动和多级脱扣系统，这一设计确保了动作的可靠性和准确性。直动链条主传动能够快速传递操作力，实现断路器的快速分合闸操作。多级脱扣系统则提供了多重保护机制，在不同故障情况下能够准确地触发脱扣动作，确保设备和电力系统的安全。
- 柱上安装的优势
- 作为柱上断路器，ZW20-12 具有结构紧凑、安装方便、占地面积小等优点。适用于各种户外环境，能够在不同的地形和气候条件下稳定运行。其高可靠性和良好的性能，使得它成为柱上断路器的佳品，为电力系统的户外配电提供了可靠的解决方案。
ZW20-12 户外高压真空断路器技术参数：
| 项目 | 单位 | 参数 |
|---|---|---|
| 型号 | ZW20-12 | |
| 额定电压 | kV | 12kV |
| 额定频率 | Hz | 50Hz |
| 额定电流 | A | 630A |
| 额定短路开断电流 | kA | 20kA |
| 额定关合电流峰值 | kA | 50kA |
| 额定动稳定电流峰值 | kA | 50kA |
| 4s 热稳定电流 | kA | 20kA |
| 额定操作顺序 | 分 -0.3S- 合分 -180S 合分 | |
| 额定储能电机电压 | V | AC220V |
| 最高/最低储能电机电压 | V | AC242V/87V |
| 额定合闸操作电压 | V | AC220V |
| 最高/最低合闸操作电压 | V | AC264V/43V |
| 额定分闸操作电压 | V | AC220V |
| 最高/最低额定分闸操作电压 | V | AC264V/43V |
| 合闸不同期 | ms | ≦2ms |
| 分闸不同期 | ms | ≦2ms |
| SF6 气体额定压力（表压） | Mpa | 0.01Mpa |
| 额定短路电流开断次数 | 次 | ≧30次 |
| 机械寿命 | 次 | 10000次 |
